Schwerlastauszug selber bauen

Wer seinen Camper, Van oder Pickup selbst ausbaut, scheitert selten am Holz – sondern an der Mechanik. Ein Auszug, der bei 30 Kilogramm durchhängt oder sich nur mit zwei Händen entriegeln lässt, verdirbt den ganzen Ausbau.

Hier bekommst du dieselben Teile, die in unseren eigenen Auszügen stecken: kugelgelagerte Schwerlastschienen mit Lock-in- und Lock-out-Einrastung, passende Montagewinkel, die Einhandverriegelung und das Multiplex, aus dem wir bauen. Einzeln, ohne Mindestbestellung.

Was du für einen Auszug brauchst

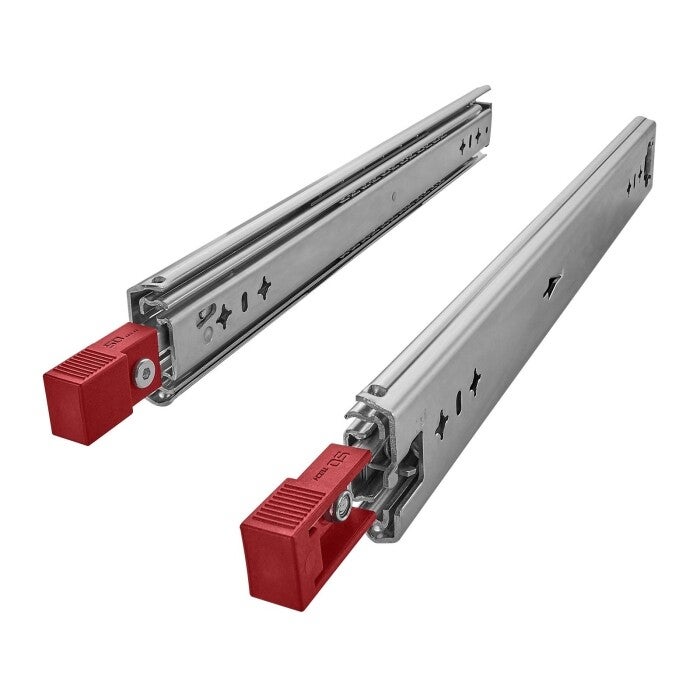

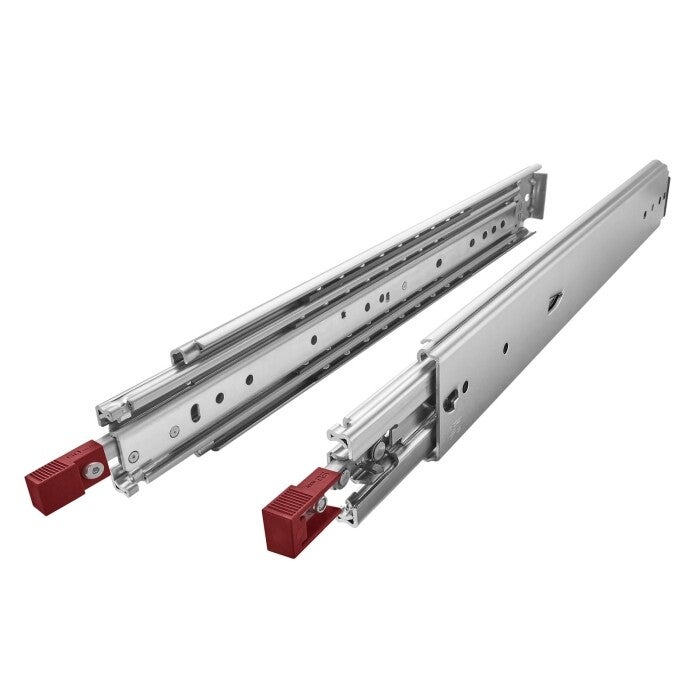

1. Schienen. Der Schwerlast-Auszug 100 kg gibt es von 300 bis 1.200 mm (50 mm Raster), den 120 kg-Auszug von 300 bis 1.500 mm (100 mm Raster) und den 200-kg-Auszug von 500 bis 1.500 mm (50 mm Raster). Alle mit roten Betätigungshebeln: Die Schiene rastet beim Einschieben automatisch ein, zum Herausziehen drückst du den Hebel kurz herunter. (Größen, welche nicht im Shop sind, bitte per Mail anfragen)

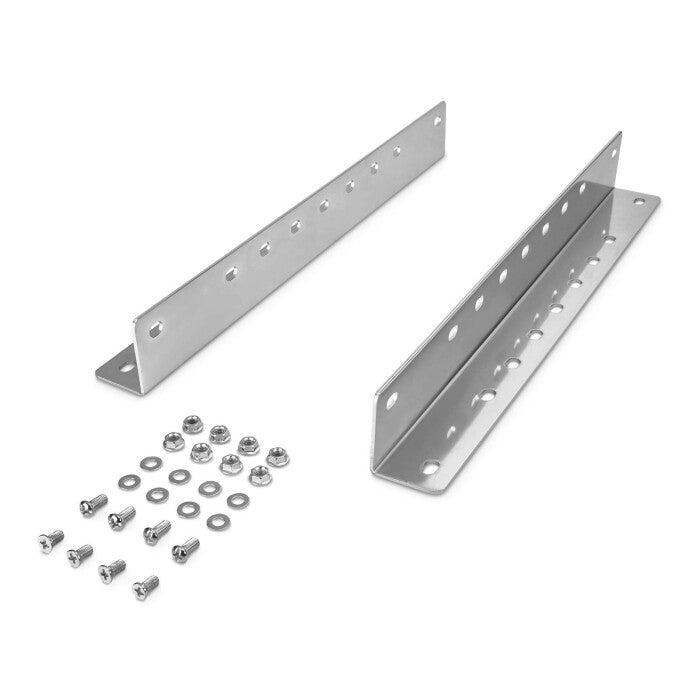

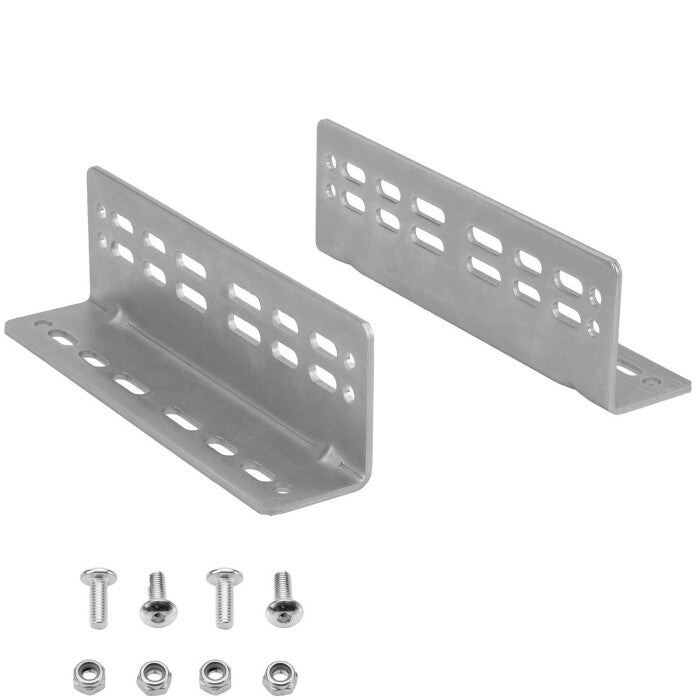

2. Montagewinkel. Für die 100/120kg-Schiene und für die 200kg-Schiene. Damit bringst du die Schiene sauber auf den Boden oder an die Seitenwand und hast mehr Möglichkeiten zur Verwendung der Auszüge.

3. Einhandbedienung. Die Einhandverriegelung verbindet beide Hebel zu einer Griffstange – du entriegelst mit einer Hand, die andere bleibt frei für die Kiste. Lässt sich jederzeit nachrüsten.

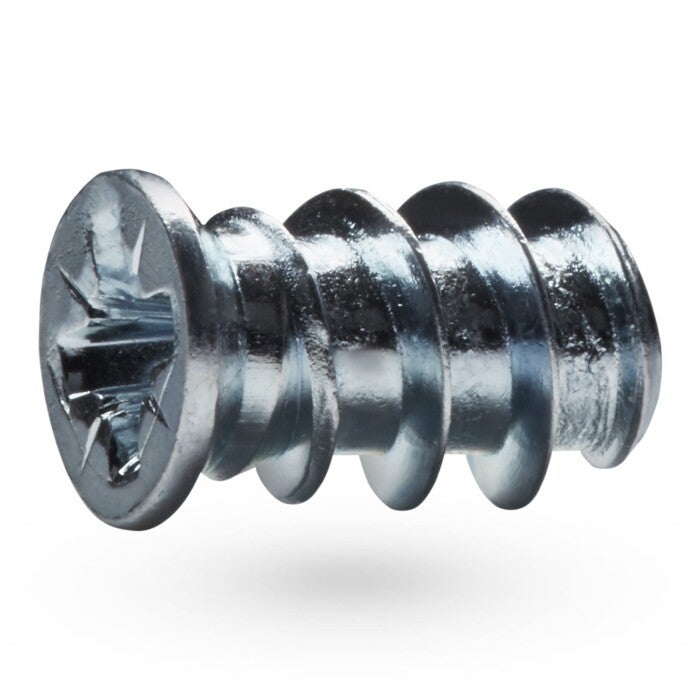

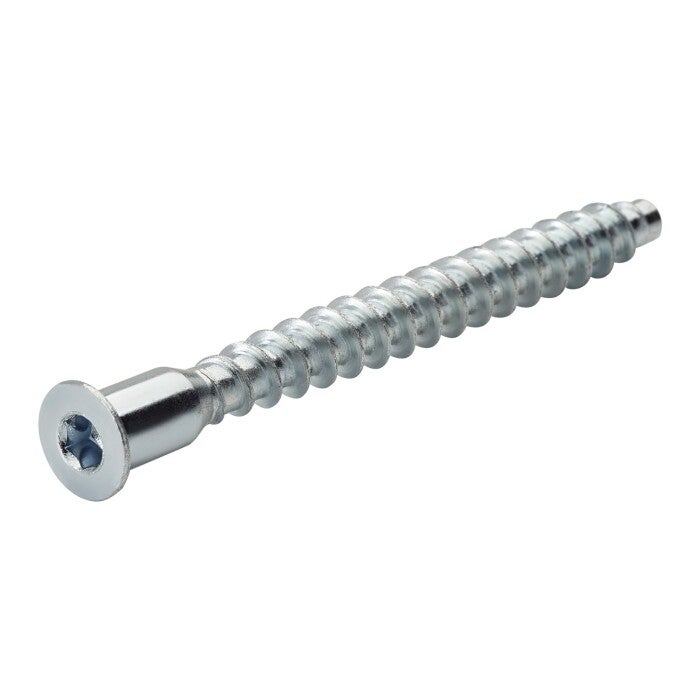

4. Platte und Befestigung. Eukalyptus-Multiplex mit Birkenfurnier in 12 oder 15 mm, wetterfest verleimt. Dazu Euroschrauben, Verbindungsschrauben und D-Ring-Zurrösen.

100, 120 oder 200 Kilogramm?

Die 100kg-Ausführung reicht für Küchenmodul, Kühlbox, Werkzeug und Campingausrüstung – das ist die Traglast, die auch unsere fertigen Auszüge haben. 120kg-Auszug nimmst du bei längeren Auszügen, da diese bis 1500mm möglich sind. Zur 200kg-Schiene greifst du, wenn schwere Maschinen, Wassertanks oder eine Doppelebene darauf sollen. Die schwereren Auszügen sind größer wie unsere Standard 100kg-Auszüge.

Lieber fertig statt selbst gebaut?

Wenn du die Mechanik willst, aber nicht die Baustelle: Unsere kompletten Auszüge kommen fertig lackiert und werden ohne Bohren eingesetzt – alle Modelle und Preise im Shop, ab 899 €. Wie sich ein vorhandener Ausbau ergänzen lässt, steht unter Heckauszug nachrüsten.

Häufige Fragen zum Selbstbau

Welche Schienenlänge brauche ich?
Miss die nutzbare Tiefe deines Einbauraums und zieh etwas Luft ab – die Schiene darf beim Einschieben nirgends anstoßen. Die 100-kg-Ausführung gibt es von 400 bis 1.200 mm, die 200-kg-Ausführung von 800 bis 1.500 mm.

Wie viel Traglast ist realistisch?
Die Angabe gilt für das Schienenpaar. 100 Kilogramm reichen für Küchenmodul, Kühlbox, Werkzeug und Ausrüstung – das ist die Traglast, mit der auch unsere fertigen Auszüge arbeiten. Zur 200-kg-Schiene greifst du bei schweren Maschinen, Wassertanks oder einer zweiten Ebene.

Wie funktioniert die Einrastung?
Die Schienen haben eine Lock-in- und Lock-out-Funktion mit roten Betätigungshebeln. Beim vollständigen Einschieben rastet die Schiene selbständig ein; zum Herausziehen drückst du den Hebel kurz herunter. Über denselben Hebel lässt sich die Innen- von der Außenschiene trennen.

Kann ich die Einhandbedienung später nachrüsten?
Ja. Die Einhandverriegelung lässt sich jederzeit ergänzen. Wähl die Größe nach dem Abstand zwischen den Verriegelungen; die Verbindungsstange wird bei Bedarf auf Maß gekürzt.

Welches Holz nehmt ihr selbst?
Eukalyptus-Multiplex mit Birkenfurnier, wetterfest verleimt, in 12 oder 15 mm. Genau dieses Material gibt es hier als Zuschnitt – Oberfläche unbehandelt, Kanten sägerau, Qualität BB/BB.

Boden- oder Seitenmontage?

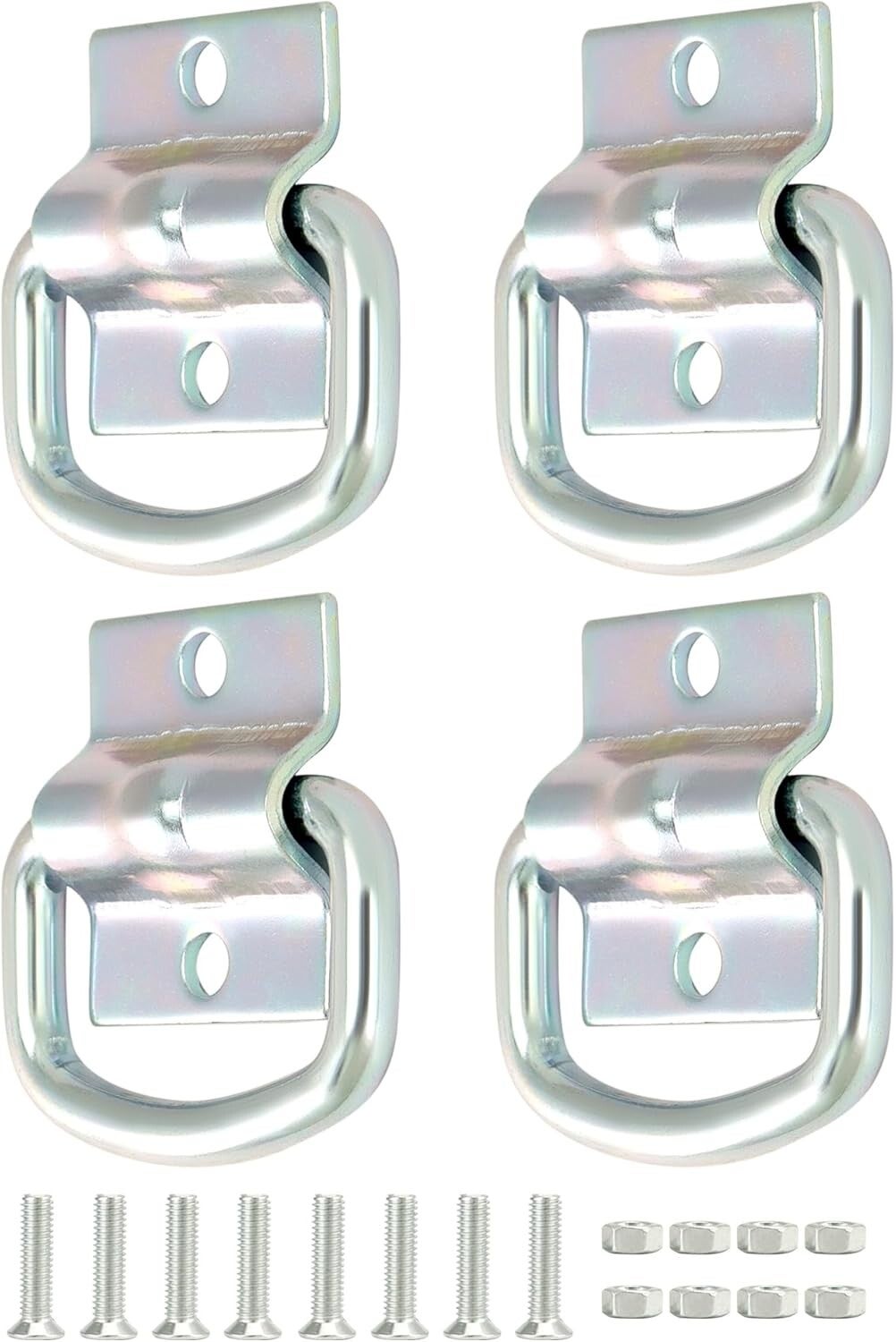

Beides ist möglich. Die Montagewinkel gibt es in mehreren Längen, damit die Schiene sauber auf dem Boden oder an der Seitenwand sitzt. Zum Sichern der Ladung passen D-Ring-Zurrösen.

Geht das auch fertig?
Ja – unsere kompletten Auszüge kommen lackiert und werden ohne Bohren eingesetzt. Alle Modelle und Preise ab 899 €, oder lies, wie sich ein Heckauszug nachrüsten lässt.
